序號
|
設備名稱
|
項 目
|
規 格
|
|
1
|
室體
|
型號
|

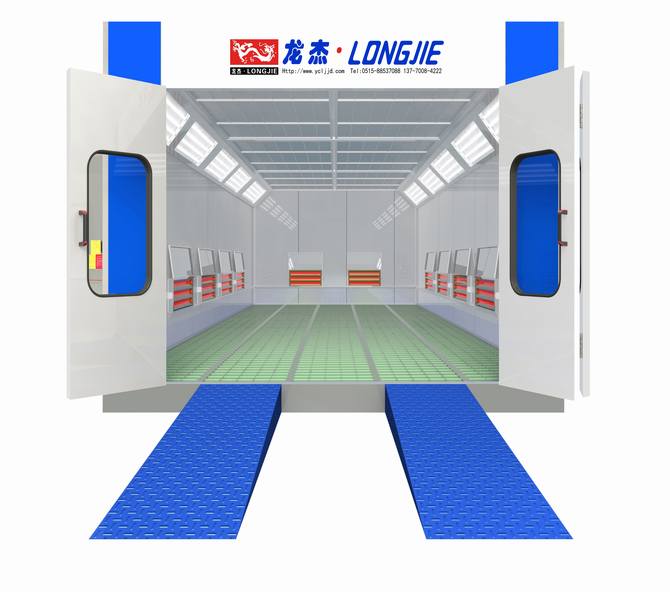

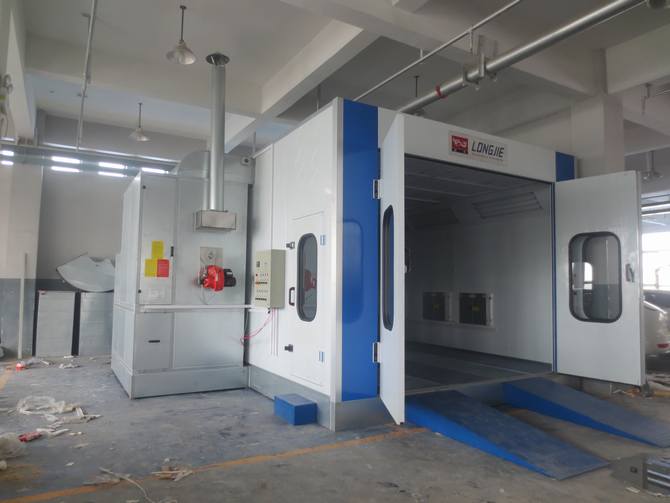

龍杰LJ-S7000A油電合一型
|
設備外徑
（L×W×H）
|
6990×5560×3330mm（含底座，不含風管）
|
室體外徑
（L×W×H）
|
6990×4010×3330mm
|
室體內徑
（L×W×H）
|
6870×3890×2650mm
|
|
頂板
|
0.8單層鍍鋅
|
|
大門
|
3000×2600mm(寬×高)鈑金平板大門，內置門插銷，鑄鋼鉸鏈，三元乙炳密封條，鋼化玻璃觀察窗
|
|
框架
|
全鋁合金框架
|
|
墻體
|
60mm巖棉板，內外0.5mm彩板，中間填58mm巖棉保溫材料，表面覆膜
|
|
2
|
底座
|
框架
|
高280mm,前δ1.5mm鍍鋅板折制，左右δ1.2mm鍍鋅板折制
|
|
支撐梁
|
矩形管80×40×2 ，四排
|
|
花紋板
|
無
|
|
地網格柵
|
五排全地網格柵，30×5扁鋼制作，下面鋪設玻璃纖維過濾氈過濾漆霧，帶空氣流量調節板
|
|
踏坡臺
|
踏坡臺四只，腳踏臺一只，
|
|
3
|
頂部過濾
|
過濾棉
|
初級板式過濾+ C600高效過濾
|
|
頂框
|
C型鋼噴塑
|
|
頂上件
|
鍍鋅板橫梁δ1.5mm鍍鋅板折彎成型，縱梁δ1.2mm鍍鋅板折彎成型，螺栓連接固定
|
|
4
|
加熱系統
|
電加熱器
|
十組紅外鹵素管烤燈，雙開門，不銹鋼外殼，鏡面不銹鋼反射板，前置金屬防塵罩，左右側墻各四組，后墻兩組，固定式安裝，功率：3KW/組，合計30kw
|
|
油加熱器
|
烤漆房熱能轉換器為散熱片式，304-2B不銹鋼經氬弧焊焊接而成,三循環設計,帶防爆閥
|
|
燃燒器
|
烤漆房配意大利利雅路RG5S燃燒器，26萬大卡/小時
|
|
發生房
|
鋁合金接角,型材框架，內外雙層鋅蒙板，中間填充保溫棉
|
|
5
|
照明
|
日光燈
|
10組4×36W頂燈，帶燈光專用反射板，斜45°安裝；8組4×36W腰燈，垂直安裝采用菲利普燈管，烤漆房專用整流器
|
|
6
|
送風系統
|
風機
|
YDW-11離心風機，功率：4kw/臺，數量：2臺
|
|
送風機座
|
2800×1450×820(L×W×H)，鋁合金接角，型材框架，單層1.2mm鍍鋅板蒙板，中間填巖棉降噪，發生房配板式初效過濾，配電動下風門
|
|
7
|
排風風機
|
環保裝置
|
M型玻纖過濾+活性炭吸附
|
|
風機
|
YDW-11離心風機，功率：7.5kw/臺，數量：1臺
|
|
排風機座
|
鋁合金接角，型材框架，雙層鍍鋅蒙板，中間填充巖棉降噪
|
|
風管
|
2節700*700*1250風管， 150度彎頭1節，0.8mm鍍鋅板折制
|
|
8
|
電控
|
|
烤漆房選用國內外名牌電器，西門子接觸器、三合一溫控儀、配備韓國彩虹機械式溫控儀，主回路設有多重保護：過電流、過負載、短路、缺相等保護?？刂葡渚哂芯雀?、功能先進、操作方便、安全可靠、高雅大方等優點
|
